    Mon pédalier full titane Empty Mon pédalier full titane

    Message  Dougman le Sam 29 Fév - 21:21

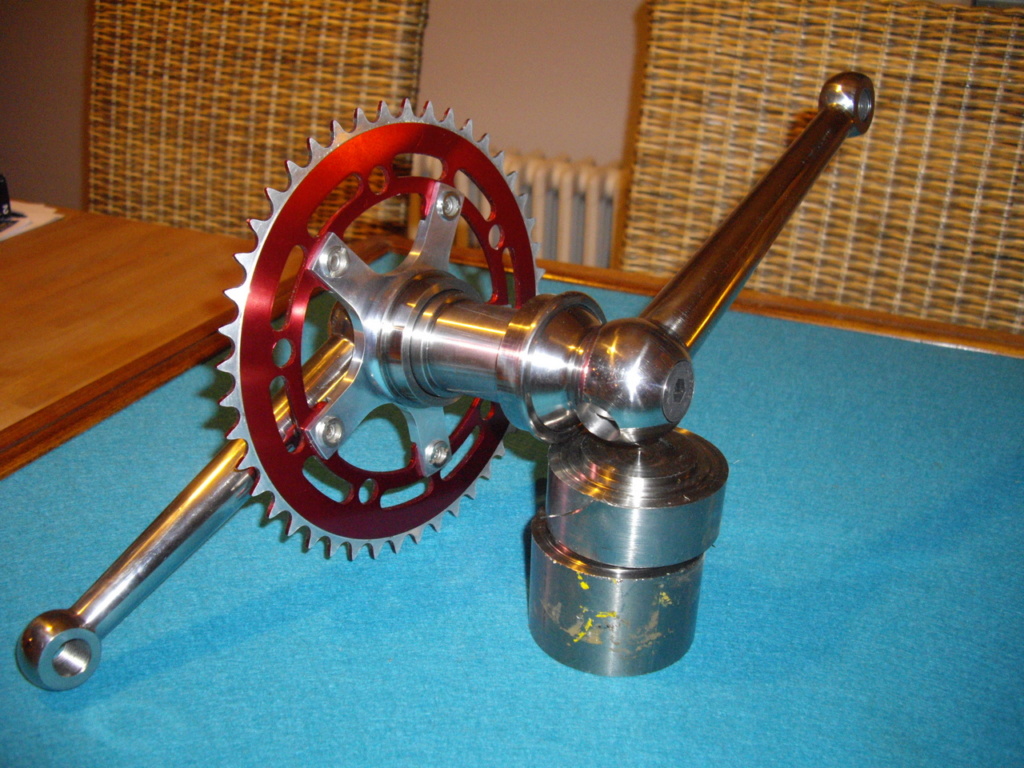

    Bon suite à ma présentation, certains étaient intéressés, du coup je vous montre ici le pédalier que j'ai usiné entièrement en titane. Il n'y en a pas beaucoup qui trainent des comme ça... Conçu en CAO sur CATIA, Il a été usiné sur des gros moyens qui ne sont pas à la portée de tout le monde (machines multi-axes). Je me suis inspiré du design des pédalier COOK BROS des années 80. Les manivelles sont percées sur la longueur pour le poids, on arrive à 220g. L'axe est de diam. 30,00 et l’emmanchement des manivelles se fait sur un hexagone de 27. L'une est emmanchée en force, l'autre est serrée par un cône inter. Il n'y a qu'une seule vis en tout. A noter que ce pédalier est monté sur un BMX, c'est du solide. Je l'ai fait juste pour le plaisir de le faire...

    Mon pédalier full titane Drawin10

    Mon pédalier full titane Img_0916

    Mon pédalier full titane Img_0914

    Mon pédalier full titane Vue1_t10

    Mon pédalier full titane Vue-ex10
    Juliette
    Juliette
    Rouleur
    Rouleur

    Messages : 2554
    Points : 2700
    Date d'inscription : 08/08/2017
    Age : 38

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  Juliette le Sam 29 Fév - 21:30

    putain ça claque ! Shocked

    A quand une production en série ?

    C'est faisable en alu ?
    avatar
    vaber
    coursier
    coursier

    Messages : 1953
    Points : 2077
    Date d'inscription : 07/03/2016
    Age : 54
    Localisation : Sud Aveyron

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  vaber le Sam 29 Fév - 22:40

    Ah oui très belle réalisation. Je ne suis pas sensible au BMX mais j'apprécie le travail de conception et d'usinage.
    bravo! bravo!
    avatar
    Invité
    Invité

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  Invité le Dim 1 Mar - 9:32

    superbe pièce bravo! bravo!
    et en plus , polir du titane c est pas gagné respect!
    avatar
    Dougman
    stagiaire
    stagiaire

    Messages : 74
    Points : 96
    Date d'inscription : 01/01/2020

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  Dougman le Dim 1 Mar - 15:15

    Alors oui en alu c'est archi faisable, pour beaucoup moins cher, sans les emmerdes dues à l'usinage du titane. D'ailleurs j'avais fait 2 protos en alu, dont un avec des manivelles courtes spécifiques. L'avantage des manivelles usinées c'est qu'on peut faire n'importe quelle taille à la demande, contrairement au forgé/moulé. Et l'avantage du titane c'est l'inaltérabilité du métal. Une fois polies celles-ci gardent leur éclat au fil du temps, sans trace de frottement. Là ça fait quelques années, et elles n'ont pas bougé d'un poil. Je m'étais renseigné aussi pour produire une petite série de 5 pédaliers, en fournissant la matière (j'ai 70Kg de barres de TA6V dans le garage..), c'est 500€ à la prod, au bas mot (le made in France, c'est (très) cher...). Bon tout ça pour l'instant c'est en "stand by" dans un coin de ma tête, c'est juste des idées que j'ai concrétisé à titre perso. Pour le plaisir des yeux:

    Le premier proto alu 177mm. anodisé black:
    Mon pédalier full titane Proto-10

    Le proto alu 157mm.:
    Mon pédalier full titane Imgp3310

    Mon pédalier full titane Imgp3311
    avatar
    magnussoren
    coursier
    coursier

    Messages : 2436
    Points : 2824
    Date d'inscription : 23/07/2015

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  magnussoren le Dim 1 Mar - 15:41

    je trouve ça a tomber Wink
    c'est fabriqué au tour?
    Khunsa
    Khunsa
    Directeur Sportif
    Directeur Sportif

    Messages : 11957
    Points : 14570
    Date d'inscription : 25/03/2012
    Localisation : Panamistan et Ost Berlin

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  Khunsa le Dim 1 Mar - 22:55

    Exceptionnel bravo !


    _________________
    Pour qui tourne la roue ? Toujours un peu pour toi.

    Le singe est l'avenir de l'homme.
    avatar
    Ungern-Sternberg
    Baron

    Messages : 1766
    Points : 1872
    Date d'inscription : 09/05/2012
    Localisation : Grand Nord du 75

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  Ungern-Sternberg le Lun 2 Mar - 14:32

    Bluffant !
    frob
    frob
    coursier
    coursier

    Messages : 1888
    Points : 1954
    Date d'inscription : 30/12/2018
    Localisation : Saint Beauf sans Forêt

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  frob le Lun 2 Mar - 16:42

    Hambini, on t'a démasqué !

    Exceptionnel. Faudra nous montrer la machine outil qui va avec.
    nficanas
    nficanas
    coursier
    coursier

    Messages : 865
    Points : 911
    Date d'inscription : 12/06/2019

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  nficanas le Lun 2 Mar - 19:21

    Orfèvrerie, très beau et inédit !
    legaulois79
    legaulois79
    coursier
    coursier

    Messages : 693
    Points : 745
    Date d'inscription : 15/08/2016

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  legaulois79 le Lun 2 Mar - 21:43

    nficanas a écrit:Orfèvrerie, très beau et inédit !

    + 1  beau travail suuper! suuper!
    avatar
    LeonAuGuidon2
    stagiaire
    stagiaire

    Messages : 70
    Points : 82
    Date d'inscription : 07/11/2020

    Mon pédalier full titane Empty Re: Mon pédalier full titane

    Message  LeonAuGuidon2 le Sam 7 Nov - 22:51

    Ça c'est bu beau pédalier!
    Beau boulot

    Je sais pas vous mais même pour rentrer chez moi ou dans ma voiture je reverai d'empoigner une telle manivelle !

    Je ne m'étais jamais posé la question de la longueur de manivelles sur un BMX... En fait je suis surpris par la longueur de 177, j'imaginais à tort que de plus courtes manivelles étaient utilisées comme sur piste car l'effort et la vélocité me semble similaire.
