    Nom d’une pièce cassée

    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Nom d’une pièce cassée

    Message  Binch le Ven 21 Aoû - 21:57

    Salut à tous, j’ai cassé une pièce et je ne connais pas son nom ni comment la remplacer (si cela est possible).
    Cette pièce (voir photo ci dessous) est tenue par une vis (elle même cassée) vissée dans le cadre.
    Et j’espère que c’est seulement vissé (collé? Soudé?)

    Bref, j’ai besoin de votre aide...


    Nom d’une pièce cassée  Ca936610
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Ven 21 Aoû - 21:58

    Actuellement, ça donne ça :


    Nom d’une pièce cassée  8c82d010
    D'Gé
    D'Gé
    coursier
    coursier

    Messages : 1821
    Points : 2183
    Date d'inscription : 08/01/2018
    Age : 40
    Localisation : Vizille

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  D'Gé le Ven 21 Aoû - 22:01

    C'est une butée de gaine (ou arrêt de gaine) qui la majeur partie du temps est brasée directement sur le cadre.
    Ça se rebrase très facilement pour un cadreur.
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Ven 21 Aoû - 22:46

    Ça ne m’arrange pas ça !

    Et du coup, quelqu’un connaîtrait un cadreur ou une personne pouvant braser cette pièce dans le 06?
    avatar
    Stef18
    coursier
    coursier

    Messages : 1056
    Points : 1112
    Date d'inscription : 24/11/2019

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Stef18 le Ven 21 Aoû - 22:50

    Ça ressemble à une butée rivetée sur un cadre alu. Cannondale ? Sur ce type de cadre soudure tig obligatoire ! Sinon si la butée n'est pas déformée je tenterai une réparation en perçant l'ancien rivet ainsi que la butée et je reposerai un rivet.
    D'Gé
    D'Gé
    coursier
    coursier

    Messages : 1821
    Points : 2183
    Date d'inscription : 08/01/2018
    Age : 40
    Localisation : Vizille

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  D'Gé le Ven 21 Aoû - 22:54

    J'avais pas vu ton deuxième message. Tu as dû l'écrire pendant que je faisais le mien.
    Ta butée est en métal (acier? alu?) ou plastique car le téton sur le hauban est assez étrange.

    Si c'est de l'acier, et s'il n'y a pas de cadreur vers chez toi, une personne qui maîtrise la brasure (un bon plombier) peut aussi faire ce genre de petite réparation.
    D'Gé
    D'Gé
    coursier
    coursier

    Messages : 1821
    Points : 2183
    Date d'inscription : 08/01/2018
    Age : 40
    Localisation : Vizille

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  D'Gé le Ven 21 Aoû - 22:55

    Stef18 a écrit:Ça ressemble à une butée rivetée sur un cadre alu. Cannondale ? Sur ce type de cadre soudure tig obligatoire ! Sinon si la butée n'est pas déformée je tenterai une réparation en perçant l'ancien rivet ainsi que la butée et je reposerai un rivet.

    +1 pour l'option rivet si cadre alu
    merops
    merops
    coursier
    coursier

    Messages : 1342
    Points : 1430
    Date d'inscription : 08/07/2013

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  merops le Ven 21 Aoû - 23:00

    Ce serait pas plus simple de monter une butée sur collier?
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Ven 21 Aoû - 23:06

    On est effectivement sur un Cannondale cadre alu!
    Je ne sais pas si la pièce est en alu ou en acier (mais pas en plastique), j’y collerai un aimant demain.

    La pièce était tenue (entre autre) pas une vis type btr qui traversait le cadre et la butée.

    J’imagine du coup comment riveter tout ça même si c’est assez abstrait pour moi...
    Le problème est que cette vis est cassée. Il y en a un gros bout dans le cadre et un petit bout dans la pièce cassée. Et je ne peux pas les enlever...
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Ven 21 Aoû - 23:07

    merops a écrit:Ce serait pas plus simple de monter une butée sur collier?

    Plus simple? Je t’écoute !
    Quelle est cette option?
    avatar
    schlegel
    stagiaire
    stagiaire

    Messages : 53
    Points : 75
    Date d'inscription : 06/06/2020
    Localisation : Savoie

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  schlegel le Ven 21 Aoû - 23:16

    un genre comme ça: http://www.lesolex.com/catalogue/23821-Collier-butee-de-gaine-velo-ancien-chrome-shimano.html
    pour remplacer ta pièce
    avatar
    Stef18
    coursier
    coursier

    Messages : 1056
    Points : 1112
    Date d'inscription : 24/11/2019

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Stef18 le Ven 21 Aoû - 23:27

    Le diamètre des bases me semble bien trop gros pour ces colliers
    avatar
    Stef18
    coursier
    coursier

    Messages : 1056
    Points : 1112
    Date d'inscription : 24/11/2019

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Stef18 le Ven 21 Aoû - 23:38

    La pièce était comme sur certains alus de la même époque collée avec une époxy aéronautique, comme celle utilisée par Alan, Vitus ou Cmp, et maintenue en place par une vis. Ils sont ensuite passés aux rivets, aussi pour les pattes de dérailleur avant. Ta butée doit être en alu et la vis en inox. En chauffant gentiment au décapeur thermique, pas de chalumeau ici, la différence de matière devrait entraîner une différence de dilatation et le desserrage sera plus facile. À essayer sur la butée avant de tenter le cadre ! Et à chauffer avec parcimonie . La tentation du perçage doit être évitée , percer de l'inox sans bouger n'est pas toujours facile
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Sam 22 Aoû - 6:55

    Dans l’idée, si j’arrive à virer les bouts de vis coincés, à retrouver une vis équivalente, à coller la butée au cadre avec une colle epoxy et à revisser le tout. Ça devrait le faire non?

    Ça fait beaucoup de « si » mais bon...
    avatar
    Stef18
    coursier
    coursier

    Messages : 1056
    Points : 1112
    Date d'inscription : 24/11/2019

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Stef18 le Sam 22 Aoû - 8:05

    Dans l'idéal c'est bien résumé
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Sam 22 Aoû - 20:40

    Bon, la vis est virée.
    J’ai l’impression que le pas de vis est un peu niqué (diminué car peut être un peu cassé dans le cadre.
    Maintenant je dois trouver une vis équivalente, pas de vis de 27mm, diamètre 3,5mm et pas de vis très serré. En BTR, ce serait pas mal.

    Si vous avez ça qui traîne, on si vous savez où trouver ça. Bricomachin?
    MAFAC 2000
    MAFAC 2000
    Garde Champêtre
    Garde Champêtre

    Messages : 11547
    Points : 12632
    Date d'inscription : 28/11/2015
    Age : 47
    Localisation : centre france ....

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  MAFAC 2000 le Sam 22 Aoû - 20:46

    Stef18 a écrit:Ça ressemble à une butée rivetée sur un cadre alu. Cannondale ? Sur ce type de cadre soudure tig obligatoire ! Sinon si la butée n'est pas déformée je tenterai une réparation en perçant l'ancien rivet ainsi que la butée et je reposerai un rivet.

    idem , c'est riveté donc tu rivète Wink
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Sam 22 Aoû - 20:48

    C’était pas riveté mais vissé...
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Sam 22 Aoû - 21:04

    L’objet à remplacer...


    Nom d’une pièce cassée  C83aa510
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Sam 22 Aoû - 22:25

    Dans le pire des cas, vous pensez qu’il est possible de percer le cadre alu pour y riveter ça ?
    Trop de risque à percer un cadre?


    Nom d’une pièce cassée  E67cad10


    En attendant, je vais quand même tenter de chercher une vis qui pourrait aller...
    Parce que je ne vois pas comment riveter ma pièce actuelle...
    Juliette
    Juliette
    coursier
    coursier

    Messages : 2415
    Points : 2551
    Date d'inscription : 08/08/2017
    Age : 37

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Juliette le Sam 22 Aoû - 22:32

    Donne nous les infos de la vis que tu recherches

    Sinon essaye de virer le restant qui est dans le cadre, ponce un peu le dos de la butée et la partie sur le cadre qui doit etre collée, applique un peu de colle epoxy bi-composant, attends que ça seche et met un rivet. Si tu n'arrive pas a virer le restant de vis, fait un nouveau trou et met u rivet quand meme. Ca ne devrait plus bouger par la suite. C'est comme cela que c'est monté sur pleins de cadre alu ou meme carbon et ça ne bouge pas.
    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Sam 22 Aoû - 23:27

    D’après mes mesures, la vis (sans la tête) ferait 27mm et 3,5mm de diamètre.

    Nom d’une pièce cassée  C0c6f310

    La vis était vissée dans A en passant à travers le cadre par B.
    Maintenant, B est viré et j’ai un simple trou.
    A a l’air de rester comme ça, le bout de vis que j’ai y rentre. Je pense que A était plus long et rentrer un peu dans le cadre pour que la fameuse vis aie plus de prise.
    Si je vire tout ça pour y mettre un rivet, l’épaisseur du rivet ne va pas m’empêcher de passer la gaine (et son embout chromé) dans la butée?

    Je ne sais pas si je suis très clair...

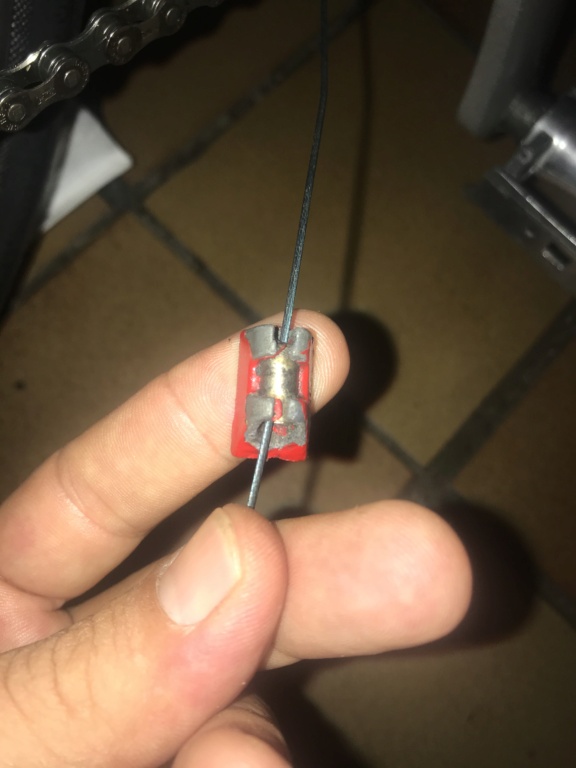

    Voici encore des photos de la pièce.


    Nom d’une pièce cassée  760afb10


    Nom d’une pièce cassée  60d93910


    Nom d’une pièce cassée  D40c7810


    Juliette
    Juliette
    coursier
    coursier

    Messages : 2415
    Points : 2551
    Date d'inscription : 08/08/2017
    Age : 37

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Juliette le Dim 23 Aoû - 9:15

    non un petit rivet aura une petite tête mais il faut pouvoir approcher au plus prêt la pince et je ne crois pas qu'elle passe dans ta butée. Faut d'abord voir les possibilités avant de te lancer même si pour le moment le plus simple serait de remettre une vis identique. Il faut que tu trouves le bon montage avant de coller les deux pieces.

    avatar
    Binch
    Porte Bidon
    Porte Bidon

    Messages : 200
    Points : 240
    Date d'inscription : 30/06/2020
    Localisation : La Colle sur Loup (06)

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Binch le Dim 23 Aoû - 10:11

    Oui, évidemment, le collage viendra après vérification d’un montage correct.

    Ma connaissance en rivet étant quasi nulle, si je passe la pince par l’autre côté, ça fera également une épaisseur sur la butée j’imagine...?
    Juliette
    Juliette
    coursier
    coursier

    Messages : 2415
    Points : 2551
    Date d'inscription : 08/08/2017
    Age : 37

    Nom d’une pièce cassée  Empty Re: Nom d’une pièce cassée

    Message  Juliette le Dim 23 Aoû - 10:30

    tu n'as qu'une seule solution pour mettre ce rivet. Tu ne pourras pas faire autrement.
