    Remplacement roulements sur moyeu Mavic 500

    Juliette
    Juliette
    Equipe Technique
    Equipe Technique


    Messages : 2875
    Points : 3028
    Date d'inscription : 08/08/2017
    Age : 39

    Remplacement roulements sur moyeu Mavic 500 Empty Remplacement roulements sur moyeu Mavic 500

    Message  Juliette Sam 20 Oct - 20:32

    Ayant un léger bruit lorsque la roue tourne entre les mains et encore plus prononcé une fois en place dans la fourche, je me décide à remplacer les roulements de la roue avant sur un moyeu Mavic 500 datant de 1987 et pour lequel jamais aucuns entretiens n'a déjà été réalisé. J'avais déjà prévu de le faire avant de faire monter les roues car on sentait un des cotés accrocher légèrement mais il a fallu attendre qu'une jante soit rayonnée dessus pour en être certain.

    Remplacement roulements sur moyeu Mavic 500 Dsc_0012


    ----------------------------------------------------


    L'outillage:

    - clé plate de la taille de l'écrou
    - pince pour clips
    - clé a ergots ou pince a bec


    ----------------------------------------------------


    Le démontage en étape:

    - Retirer les clips de chaque coté > avec une pince a bec fin c'est faisable aussi.
    - Retirer les platines d' appuis > il faut juste tirer dessus.
    - Dévisser l'écrou > maintenir l'axe avec chiffon + pince sinon on tourne avec.
    - Chauffer légèrement les caches poussières a l'aide d'un décapeur thermique > des petits "pocs" devraient se faire entendre.
    - Dévisser les caches poussières des 2 cotés a l'aide d'une clé a ergots > attention a ne pas déraper comme j'ai pu le faire gloups
    - Chauffer encore un peu pour "décoller" les roulements > un peu e graisse et une odeur de plastique annonce que c'est bon.
    - Taper avec un maillet pour faire sortir l'axe + un roulement en place sur l'axe > cogner coté filetage car l'autre coté il y a un épaulement.
    - Sortir le second roulement du moyeu > si on chauffe encore un peu, il vient avec une pince a bec.
    - Sortir le roulement coincé sur l'axe en le faisant glisser le long de l'axe > toujours a cause de cet épaulement.
    - Les caches poussières ont survécus, les roulements sont dehors , l'axe est saint et sauf > tout le monde va bien


    ----------------------------------------------------


    Bricolage en image:

    Remplacement roulements sur moyeu Mavic 500 Dsc_0013

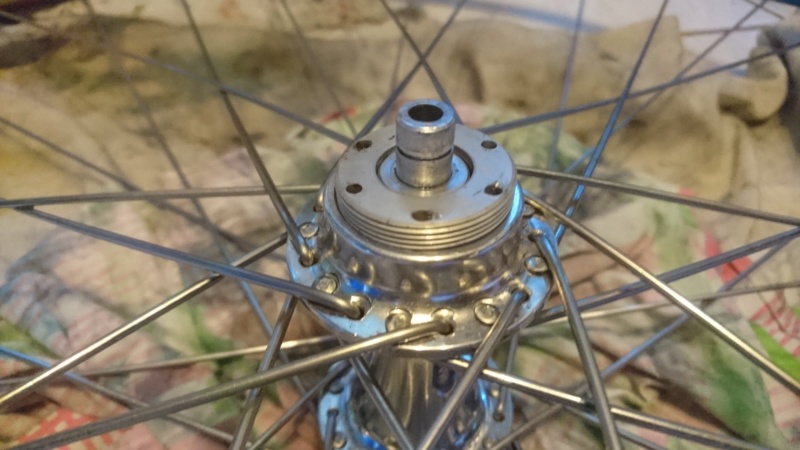

    Remplacement roulements sur moyeu Mavic 500 Dsc_0015


    Remplacement roulements sur moyeu Mavic 500 Dsc_0014

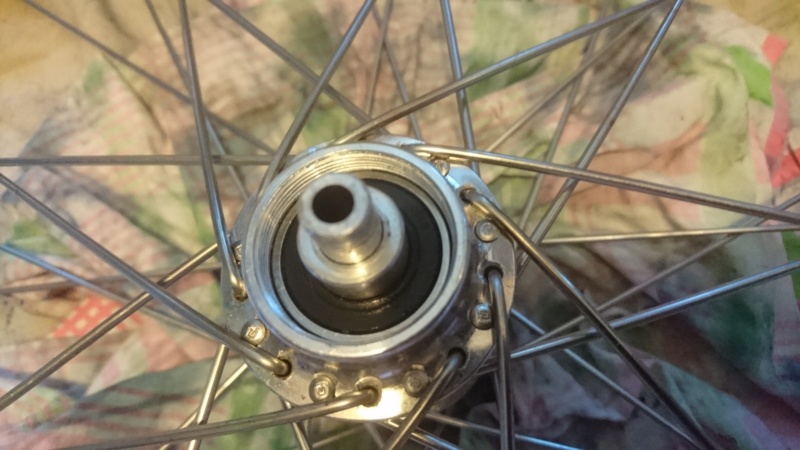

    Remplacement roulements sur moyeu Mavic 500 Dsc_0016


    Remplacement roulements sur moyeu Mavic 500 Dsc_0017

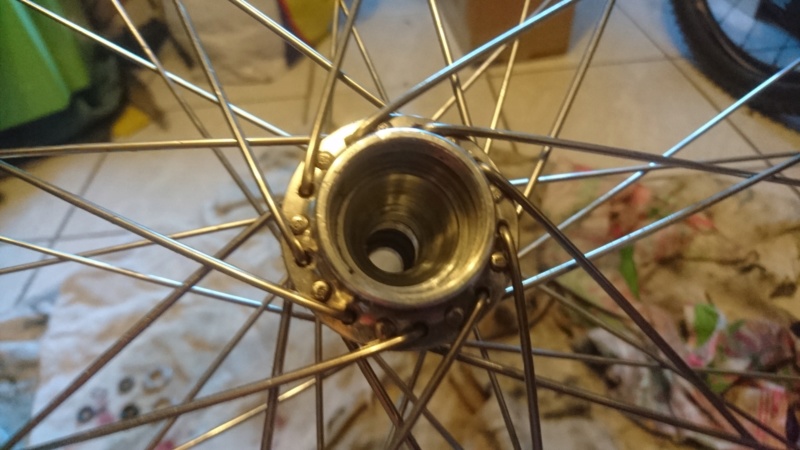

    Remplacement roulements sur moyeu Mavic 500 Dsc_0018


    Remplacement roulements sur moyeu Mavic 500 Dsc_0019


    Remplacement roulements sur moyeu Mavic 500 Dsc_0020


    Remplacement roulements sur moyeu Mavic 500 Dsc_0021


    ----------------------------------------------------


    Les roulements:

    Ceux en place sembles d'origine et sont estampillés du nom de la marque. Il est inscrit dessus "SP 7272 ZRS". le coté exterieur comporte une bague noir en nitrile appelé aussi NBR, l'autre est une espèce de bague en métal qui ne doit pas etre étanche mais coté interieur du moyeu, c'est moins grave.

    Rien de bien concret si on regarde les docs technique de l'époque, seules les références de chez Mavic appraissent et pas une seule fois il est inscrit le nom exacte du roulement. Il semblerait aussi que cette référence "interne" soit la meme sur la plupart des roulements présents dans les moyeux Mavic de l'époque. Apres prise de mesures au pied à coulisse et pour être certain de ne pas se tromper, on tombe sur la mesure 28x12x8 ce qui correspond a un roulement 6001.


    Remplacement roulements sur moyeu Mavic 500 Dsc_0024


    Remplacement roulements sur moyeu Mavic 500 Dsc_0022


    Remplacement roulements sur moyeu Mavic 500 Dsc_0025


    Remplacement roulements sur moyeu Mavic 500 Dsc_0026


    ----------------------------------------------------

    Y a plus qu'a commander l'équivalent en SKF, NSK ou FAG et a remonter le tout.

    ----------------------------------------------------


    A suivre ...






    avatar
    riendf
    Au Panthéon des Gogo
    Au Panthéon des Gogo


    Messages : 4954
    Points : 5420
    Date d'inscription : 18/04/2017
    Localisation : Rouen

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  riendf Sam 20 Oct - 20:43

    Je m'incruste, ayant deux paires de roues en 501/510, ca peut m’intéresser.
    avatar
    Ed Shutter
    Leader
    Leader


    Messages : 19086
    Points : 19916
    Date d'inscription : 03/02/2016

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Ed Shutter Sam 20 Oct - 20:46

    Perso j'irais chez Nice Roulements avec les roulements d'origine...
    Juliette
    Juliette
    Equipe Technique
    Equipe Technique


    Messages : 2875
    Points : 3028
    Date d'inscription : 08/08/2017
    Age : 39

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Juliette Sam 20 Oct - 22:13

    Je connais un revendeur spécialisé en transmission qui fait un tas de marques dont SKF. Je verrais avec lui ce qu'il me propose en équivalent. Faut pas hésiter a mettre de la qualité sous peine de devoir les remplacer plus vite que prévu.

    Le "tuto" n'est pas terminé donc il y aura la phase remontage. Je vous mettrais la référence exacte et les specs des roulements choisis.

    J'aurais bien fait l'arrière également mais vu qu'il a pas un poil de jeu ni même un soupçon de bruit ou autre qui accroche. Je vais quand meme prendre de quoi faire l'arriere et un autre jeu de moyeux car j'ai les memes sur un Motobécane de 1979 à a la campagne et sur lequel la roue arrière du bruit et a un tres leger jeu.

    Par contre sur ce Tobec, ayant voulu retiré les caches poussières lors d'une tentative de démontage > donc si un gogo a ça en trop … Wink

    Si le remontage se passe bien, ça m'aura fait l'entrainement pour les prochaines !
    Juliette
    Juliette
    Equipe Technique
    Equipe Technique


    Messages : 2875
    Points : 3028
    Date d'inscription : 08/08/2017
    Age : 39

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Juliette Ven 26 Oct - 18:36

    Reçu ce jour :


    Remplacement roulements sur moyeu Mavic 500 Dsc_0027


    Ce sont ceux recommandés par Mavic. 2,15€ /pièce contre 10,00€/pièce en moyenne dans certains magasins en ligne. Le montage se fera demain en journée.
    avatar
    riendf
    Au Panthéon des Gogo
    Au Panthéon des Gogo


    Messages : 4954
    Points : 5420
    Date d'inscription : 18/04/2017
    Localisation : Rouen

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  riendf Ven 26 Oct - 19:25

    Maintenant faut trouver l'outil qui va bien pour ne taper que sur la bague extérieure.
    avatar
    Ed Shutter
    Leader
    Leader


    Messages : 19086
    Points : 19916
    Date d'inscription : 03/02/2016

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Ed Shutter Ven 26 Oct - 20:28

    Juliette a écrit:Je connais un revendeur spécialisé en transmission qui fait un tas de marques dont SKF. Je verrais avec lui ce qu'il me propose en équivalent.

    C'est l'équivalent chez toi de Nice Roulements. Wink
    avatar
    Ed Shutter
    Leader
    Leader


    Messages : 19086
    Points : 19916
    Date d'inscription : 03/02/2016

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Ed Shutter Ven 26 Oct - 20:30

    riendf a écrit:Maintenant faut trouver l'outil qui va bien pour ne taper que sur la bague extérieure.

    Il n'y a pas un moyen de les monter sans taper ? Avec un serre-joint par exemple ?
    avatar
    riendf
    Au Panthéon des Gogo
    Au Panthéon des Gogo


    Messages : 4954
    Points : 5420
    Date d'inscription : 18/04/2017
    Localisation : Rouen

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  riendf Ven 26 Oct - 20:45

    Ed Shutter a écrit:
    riendf a écrit:Maintenant faut trouver l'outil qui va bien pour ne taper que sur la bague extérieure.

    Il n'y a pas un moyen de les monter sans taper ? Avec un serre-joint par exemple ?

    Je pense que a un moement tu es obligé de taper de toute facon, le roulement n'affleurant pas le moyeu (il y a le cache) (ou alors faut un outil qui a pile poile la forme qu'il faut.

    Maintenant que j'y pense le roulement bousillé peut servir a ca effectivement. avec un serre joint percer pour laisser passer l'axe.
    Juliette
    Juliette
    Equipe Technique
    Equipe Technique


    Messages : 2875
    Points : 3028
    Date d'inscription : 08/08/2017
    Age : 39

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Juliette Sam 27 Oct - 9:09

    Lorsqu'on pose un roulement on évite de taper dessus, a la limite tapoter au maillet afin d'etre certain qu'il soit dans son logement mais c'est tout.Pour avoir eu le tout démonter devant les yeux. Le remontage se fait en mettant d'un coté le roulement sur l'axe ( coté ou il y a un épaulement/une portée ) et l'autre le roulement se monte une fois l'axe inséré sur le moyeux et doit etre "glisser" jusqu'à son logement grace au filetage présent. Il est en pas fin et il va pas mal loin pour permettre de regler le jeu en latéral de l'axe.

    De toute façon il va falloir, a mon avis et d'après ce que j'ai déjà pu faire dans la pose de roulements sur des roues d'autres marque et certains cadre tout suspendu de vtt, mettre les roulements au congélateur et chauffer l'axe au décapeur thermique pour etre certain d'un bon bricolage sans avoir a taper.

    A suivre …




    Juliette
    Juliette
    Equipe Technique
    Equipe Technique


    Messages : 2875
    Points : 3028
    Date d'inscription : 08/08/2017
    Age : 39

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Juliette Sam 27 Oct - 14:20

    C'est bon c'est fait. C'est as difficile a faire au final, enfin ça ressemble a remplacer les roulements sur des roues de vtt modernes hormis que chez Mavic l'axe est un poil + ajusté.

    Remplacement roulements sur moyeu Mavic 500 Dsc_0028

    Pour le remontage j'ai retourné les caches poussières pour ne pas voir les trous endommagés lors du démontage. Le jeu se regle grace a l'écrou mais il manque un système pour retenir l'axe lorsqu'on serre/desserre cet écrou. Un hexagonale présent au centre de l'axe n'aurait pas été de refus. Avec une pince a bec et un chiffon ça fonctionne aussi Laughing

    Remplacement roulements sur moyeu Mavic 500 Dsc_0029

    L'arrière ne serra pas fait car vraiment rien ne justifie le remplacement des roulements pour le moment.

    Bref, rien de bien sorcier pour l'entretien de ces moyeux. Rendez-vous dans 30 ans pour voir si j'arrive a sortir les roulements tout aussi bien super!

    la-haut
    la-haut
    coursier
    coursier


    Messages : 1694
    Points : 1756
    Date d'inscription : 25/07/2013
    Age : 51
    Localisation : Essonne/Cantal

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  la-haut Lun 11 Fév - 19:40

    Merci Juliette pour ce tuto super!
    J'ai pu démonter mes roulements de 571.
    Les caches poussière n'ont pas voulu venir malgré le sèche cheveu de madame.. scratch
    J'ai percé deux des trous en diamètre 3 à l'opposé pour gérer avec une clé à ergot pour bdp. Et ça marche  oui
    Roulements commandés. A suivre. Arrow
    Juliette
    Juliette
    Equipe Technique
    Equipe Technique


    Messages : 2875
    Points : 3028
    Date d'inscription : 08/08/2017
    Age : 39

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Juliette Lun 11 Fév - 19:54

    Mais de rien.

    Il a fallu chauffer jusqu'à entendre un clac mais un sèche cheveux c'est sûrement pas assez chaud.

    J'avais pensé percer pour passer la clef à ergots mais autant percer tout les trous. Pour faire propre faudrait le faire une fous les coupelles retirées et s'armer d'une perceuse à colonne.

    Pour les roulements si besoin j'ai des SKF en stock, prix gogo soit environ "quedalle"  €
    la-haut
    la-haut
    coursier
    coursier


    Messages : 1694
    Points : 1756
    Date d'inscription : 25/07/2013
    Age : 51
    Localisation : Essonne/Cantal

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  la-haut Lun 11 Fév - 19:56

    C'est noté pour les futurs roulements.. Si l'arrière flanche dur
    la-haut
    la-haut
    coursier
    coursier


    Messages : 1694
    Points : 1756
    Date d'inscription : 25/07/2013
    Age : 51
    Localisation : Essonne/Cantal

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  la-haut Lun 11 Fév - 20:00

    Pour le perçage, j'ai agi avec une perceuse visseuse à faible vitesse avec l'axe du moyeu bloqué à l'étau (petit) en veillant à ne pas trop en faire. Je ferai peut être de même sur les autres trous pour le visuel... Car le desserrage s'est montré plus sécurisant et fiable ! oui
    la-haut
    la-haut
    coursier
    coursier


    Messages : 1694
    Points : 1756
    Date d'inscription : 25/07/2013
    Age : 51
    Localisation : Essonne/Cantal

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  la-haut Mer 13 Fév - 19:05

    Remplacement roulements sur moyeu Mavic 500 Img_2010

    Remplacement roulements sur moyeu Mavic 500 Img_2011

    Et voilà, montage effectué... Roulage test OK.
    Merci le tuto Wink
    J'ai mis les photos des cachés percés en diamètre 3 pour deux trous par cache pour gérer les serrages/des serrages avec ma clé à ergots.
    Juliette
    Juliette
    Equipe Technique
    Equipe Technique


    Messages : 2875
    Points : 3028
    Date d'inscription : 08/08/2017
    Age : 39

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Juliette Mer 13 Fév - 19:37

    A ouais de la taille de tes ergots ça fait gros tout de même. Avec seulement 2 trous en prise, ça fini par abimer dans quasi 90% des cas. Le mieux serait d'avoir une clé Mavic ou une clé qui prend au moins 3 trous. Le top du top serait une clé qui prenne tout les trous. Me demande si du matos imprimé en 3d pourrait pas faire l'affaire.

    De toute façon je cherche toujours des caches poussière mais j'ai peut-être une solution chez un tourneur fraiseur.

    Si c'est faisable il sera alors possible d'en faire une série de 6 8 ou 10.

    A suivre...
    la-haut
    la-haut
    coursier
    coursier


    Messages : 1694
    Points : 1756
    Date d'inscription : 25/07/2013
    Age : 51
    Localisation : Essonne/Cantal

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  la-haut Mer 13 Fév - 20:04

    OK, je reste à l'affût pour les caches et pour l'outil Shocked . J'ai un cas comparable avec un boîtier mavic.... Arrow


    Dernière édition par la-haut le Sam 23 Mar - 14:15, édité 1 fois
    Juliette
    Juliette
    Equipe Technique
    Equipe Technique


    Messages : 2875
    Points : 3028
    Date d'inscription : 08/08/2017
    Age : 39

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Juliette Sam 23 Mar - 12:59

    Parce que Kebrak est "coincé" avec ces moyeux:

    Voici l'outillage adéquat:

    Remplacement roulements sur moyeu Mavic 500 S-l16021

    On en trouve sur Ibé:



    En version kit complet
    Remplacement roulements sur moyeu Mavic 500 Mavic_10





    Ou juste la clé a pins
    Remplacement roulements sur moyeu Mavic 500 Pin_to10





    En détails:

    Remplacement roulements sur moyeu Mavic 500 S-l16022

    Remplacement roulements sur moyeu Mavic 500 S-l16023





    Et aussi sur certains sites dont un tres connu outre Rhin, mais quid de savoir si c'est le bon modèle:

    Remplacement roulements sur moyeu Mavic 500 Pin_to11



    Si un gogo a moyen de fabriquer des clés a ergots spécialement pour les Mavic d'antan pour un prix a la hauteur de nos espérances, qu'il se fasse connaitre  héhéhé!


    Alors en acier, alu ou meme a l'aide d'une imprimante 3D > Faisable ou non ?
    la-haut
    la-haut
    coursier
    coursier


    Messages : 1694
    Points : 1756
    Date d'inscription : 25/07/2013
    Age : 51
    Localisation : Essonne/Cantal

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  la-haut Sam 23 Mar - 14:17

    Bravo Juliette, c'est ce que je me disais... Si un gogo peut réaliser cet outil comme l'extracteur 23,35 qui va si bien.. oui
    NikopOL77
    NikopOL77
    Porte Bidon
    Porte Bidon


    Messages : 150
    Points : 210
    Date d'inscription : 04/11/2018

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  NikopOL77 Dim 24 Mar - 10:03

    Merci pour ce tutoriel je suis une vraie bille en mécanique et veux m’attaquer à restaurer un peu un vieux décathlon Challenger.
    Ces tuto sont-ils dans un topic qui les regroupe ?
    fredo_a_velo
    fredo_a_velo
    Amateur
    Amateur


    Messages : 79
    Points : 93
    Date d'inscription : 05/01/2018
    Age : 52
    Localisation : Sud Sarthe

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  fredo_a_velo Sam 1 Fév - 8:33

    Ça c'est du super tuto de Gogo. jailabanane
    Bravo et merci suuper!
    Ca va bien m'aider pour mon projet.
    Mais j'en dit pas plus pour l'instant. Cool Héhé...
    avatar
    batspad
    Porte Bidon
    Porte Bidon


    Messages : 108
    Points : 144
    Date d'inscription : 25/06/2020
    Age : 49
    Localisation : Paris / Lisbonne

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  batspad Jeu 24 Déc - 15:12

    Merci, operation reussi grace a vous .. l’operation Chaud et froid a parfaitement fonctionnée. Tres simple au final
    Bonnes fetes a tous
    Batspad
    avatar
    Kazinski21
    coursier
    coursier


    Messages : 607
    Points : 641
    Date d'inscription : 02/01/2021
    Age : 58
    Localisation : Bourgogne - Dijon

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Kazinski21 Dim 7 Fév - 11:09

    Bonjour, pour avoir changé les roulements sur des Mavic Cosmos le WE dernier (roulement SKF 6001 2RS), j'ai utilisé une douille 6 pans de 21 pour prendre appui sur la bague externe du roulement. C'est rentré pile poil au maillet en douceur (bien graisser les logements de roulements).
    Sinon, effectivement chauffer le moyeu (pas plus de 100°C) et mettre au préalable le roulement 1/4 d'heure au congel, ça aide bien. J'ai changé mes roulements de broche de perceuse à colonne comme ça.
    Autre solution, utiliser une tige filetée de 6mm passer par le moyeu, utiliser une douille pour prendre appui sur la bague externe et sur des rondelles épaisses de l'autre coté et serrer pour faire rentrer le roulement.
    Faute de presse...on improvise sans faire de casse.
    Stef18
    Stef18
    Equipe Technique
    Equipe Technique


    Messages : 3083
    Points : 3199
    Date d'inscription : 24/11/2019

    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Stef18 Dim 7 Fév - 12:03

    Il faut toujours garder l'ancien roulement,même la portée externe s'il a été démonté à la va-vite. Il est pile poil à la taille du nouveau et on peut taper dessus sans remords.

    Contenu sponsorisé


    Remplacement roulements sur moyeu Mavic 500 Empty Re: Remplacement roulements sur moyeu Mavic 500

    Message  Contenu sponsorisé


      La date/heure actuelle est Mer 19 Jan - 2:46
