    Message  D'Gé Mar 16 Juil - 21:46

    Voici MA trouvaille de l'année dénichée au hasard d'une visite chez un brocanteur situé à 6 km de la maison. Pour la p'tite histoire j'y allais pour dénicher un panier en osier pour madame. ( je suis aussi revenu avec un panier).

    Ce vélo est un Magnat et Debon Modèle F (2 vitesses dans le boîtier de pédalier, l'ancêtre de la boîte Pinion).
    Pour la datation pour le moment c'est pas simple. Le premier brevet déposé Magnat & Debon date de 1902 c'était pour une boîte 3 vitesses. Le vélo à 3 vitesses était le Modèle G.
    Il semble que ce modèle est été au catalogue jusque dans les années 17.
    Ça fait une grande plage qui s'affinera avec les temps.

    Le gros point noir est qu'il manque les pignons supérieurs. Et il ne faut pas se faire trop d'illusions, retrouver ceux d'origines est mission impossible. Mais peut être qu'avec un peu de chance vu que je vis dans la ville d'origine de concepteur du vélo ça me laisse une lueur d'espoir... Mais je vais au regarder pour les refaire faire. J'ai trouvé les plans de la boite 3 vitesses dans les archives de l'INPI. La boite 2 vitesses ne doit pas être très différentes.


    Aller assez de bla bla place aux photos.



    Magnat & Debon Model F 2 vitesses 190? 20190726



    Magnat & Debon Model F 2 vitesses 190? 20190727



    Magnat & Debon Model F 2 vitesses 190? 20190725

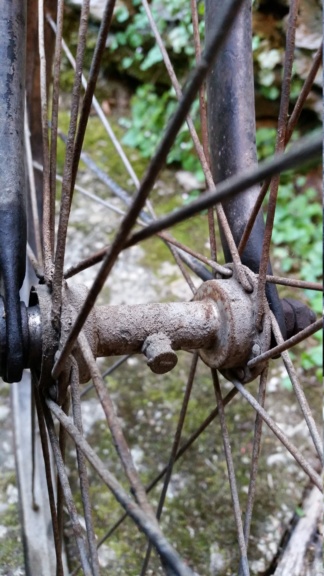

    Magnat & Debon Model F 2 vitesses 190? 20190732

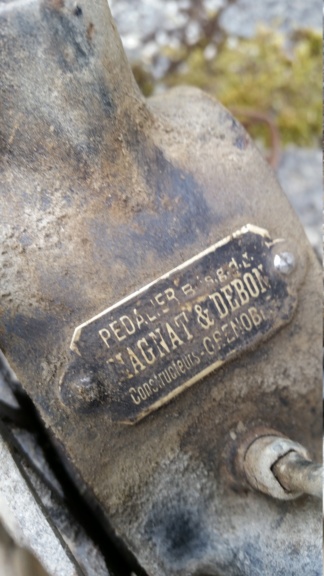

    Magnat & Debon Model F 2 vitesses 190? 20190731

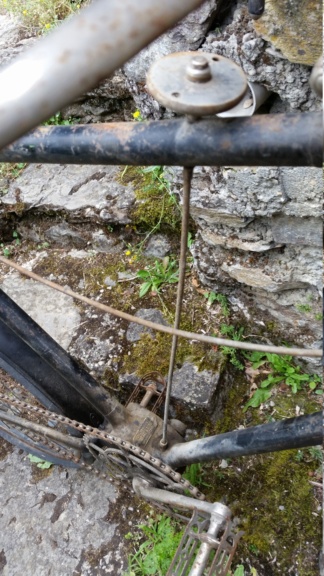

    Magnat & Debon Model F 2 vitesses 190? 20190746



    Magnat & Debon Model F 2 vitesses 190? 20190733

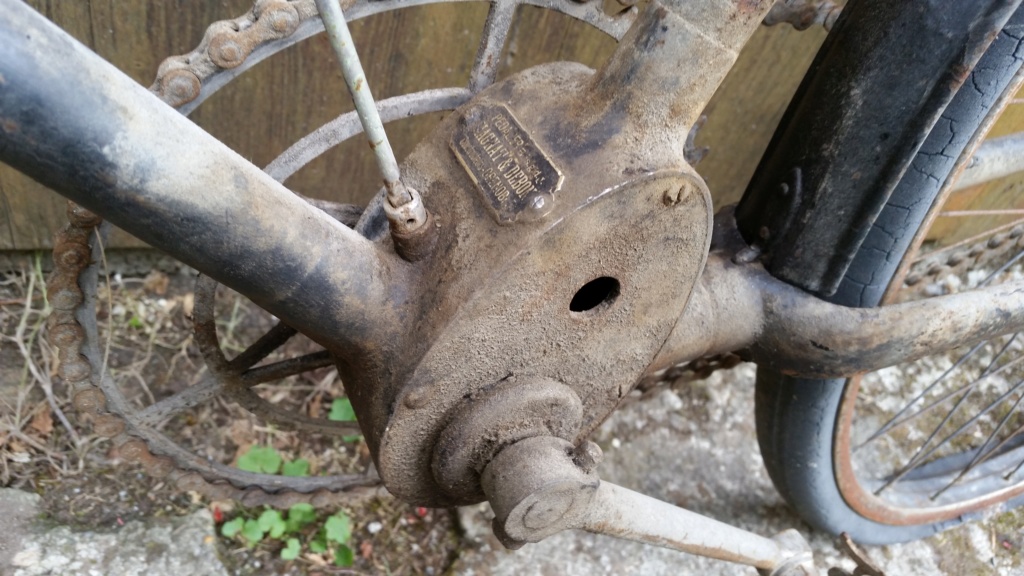

    Magnat & Debon Model F 2 vitesses 190? 20190735



    Magnat & Debon Model F 2 vitesses 190? 20190734



    Magnat & Debon Model F 2 vitesses 190? 20190736



    Magnat & Debon Model F 2 vitesses 190? 20190738

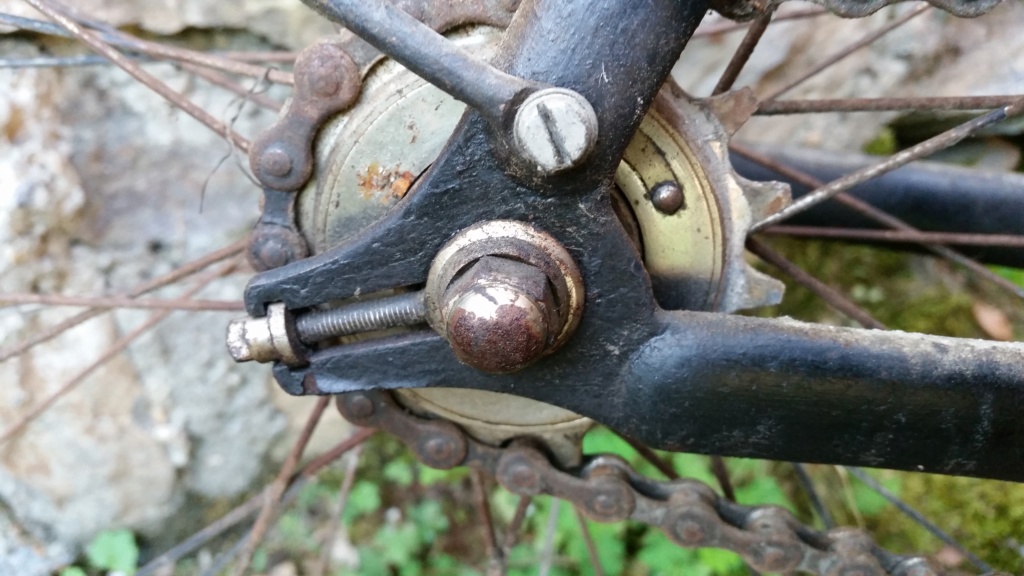

    Magnat & Debon Model F 2 vitesses 190? 20190737



    Magnat & Debon Model F 2 vitesses 190? 20190739



    Magnat & Debon Model F 2 vitesses 190? 20190742



    Magnat & Debon Model F 2 vitesses 190? 20190740



    Magnat & Debon Model F 2 vitesses 190? 20190741


    D'après mes recherches, le freins arrières ne serait pas celui d'origine au vu des 2 passe-cables sur le tube de selle

    Magnat & Debon Model F 2 vitesses 190? 1905-Magnat-Debon-3-Speed-28-copy
    (Source :https://oldbike.eu/1905-magnat-debon-modele-g-3-vitesse/)

    Magnat & Debon Model F 2 vitesses 190? 20190745

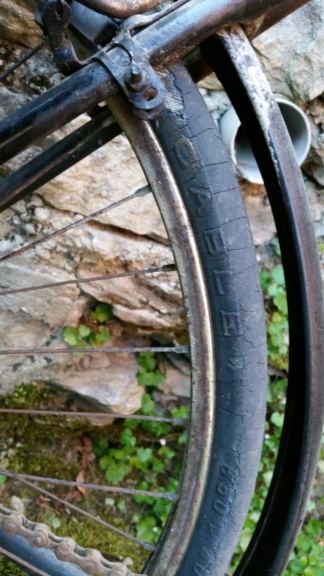

    Magnat & Debon Model F 2 vitesses 190? 20190744



    Magnat & Debon Model F 2 vitesses 190? 20190743


    Je ne devrais pas résister longtemps avant d'ouvrir le boitier de pédalier... Comptez sur moi pour les photos.  oui
